U-образный клещевой позиционер
Назначение U-образные клещевые сварочные позиционеры предназначены для кольцевой сварки трубопроводов и цилиндрических изделий в нефтяной и химической промышленности. Конструкция оборудования отличается высоким качеством изготовления, удобством эксплуатации, эффективно обеспечивает качеств...
Описание
маркер
Назначение
U-образные клещевые сварочные позиционеры предназначены для кольцевой сварки трубопроводов и цилиндрических изделий в нефтяной и химической промышленности. Конструкция оборудования отличается высоким качеством изготовления, удобством эксплуатации, эффективно обеспечивает качество сварки, может комплектоваться со сварочными роботами и манипуляторами, а также допускает установку устройств внутренней продувки и защиты обратной стороны шва; все параметры агрегата могут быть изготовлены по индивидуальному заказу в соответствии с требованиями заказчика.
Технические параметры
1. U-образный проём 230 мм (для данной модели), с возможностью расширения.
2. Головная стойка с бесконечным вращением на 360°.
3. Способ зажима трёхкулачкового патрона: электропривод с сервоконтролем зажима и разжима.
4. Диапазон зажима: от φ50 мм до φ500 мм.
5. Радиус пространства для поворота: 1000 мм.
6. Подъёмно-опорные ролики: с ручным перемещением и ручным винтовым подъёмом-опусканием.
7. Конструкция хвостовой стойки: ручное перемещение, пневматический прижим.
8. Длина основания: 4000 мм.
9. Головная стойка с бесконечным вращением на 360°.
10. С одной стороны предусмотрена возможность установки подвижной поперечной балки для сварочной горелки.
Структурный принцип

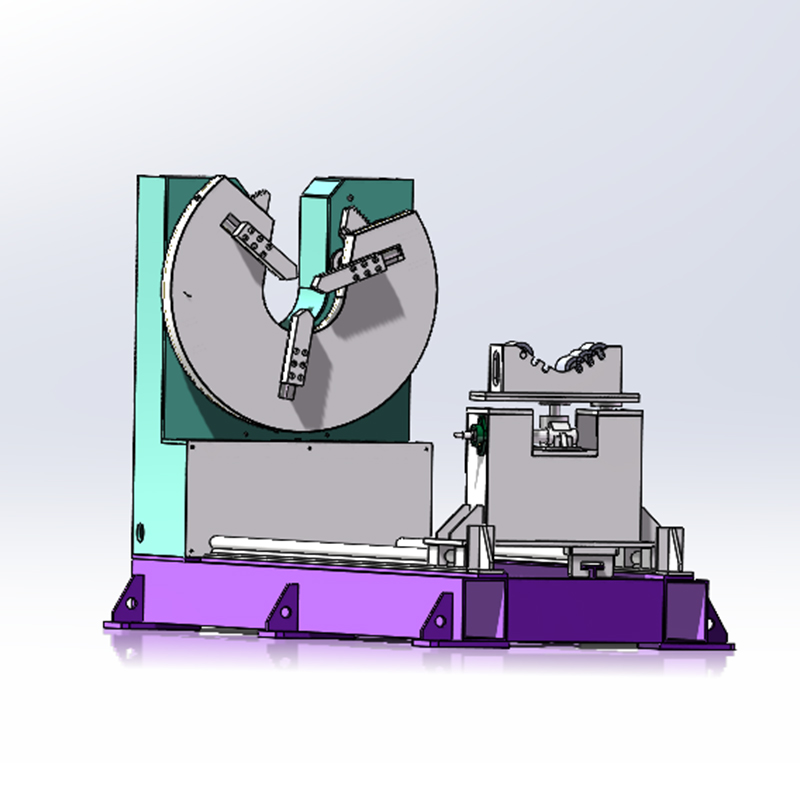

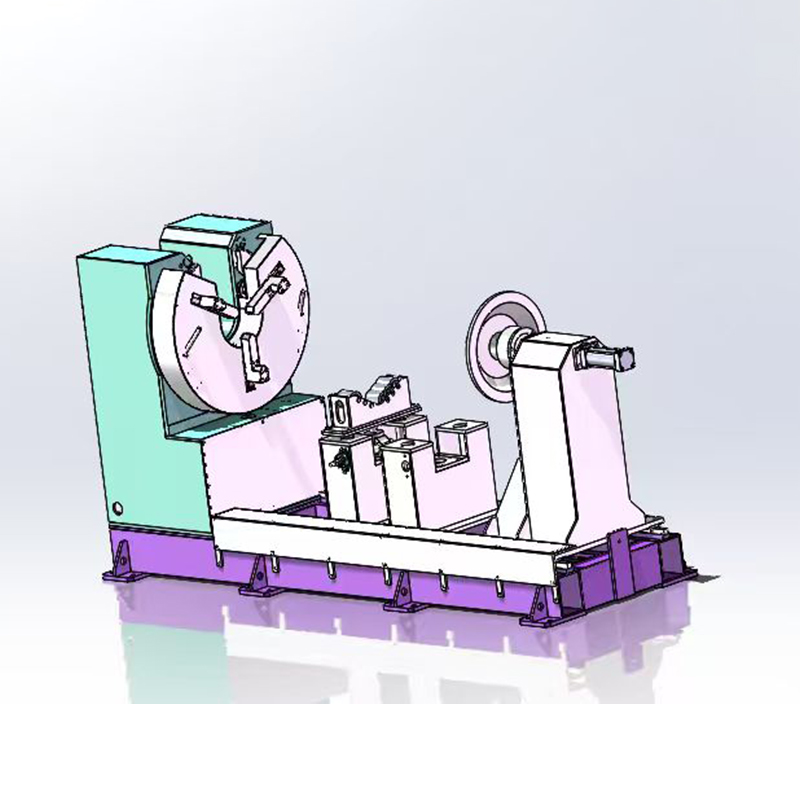

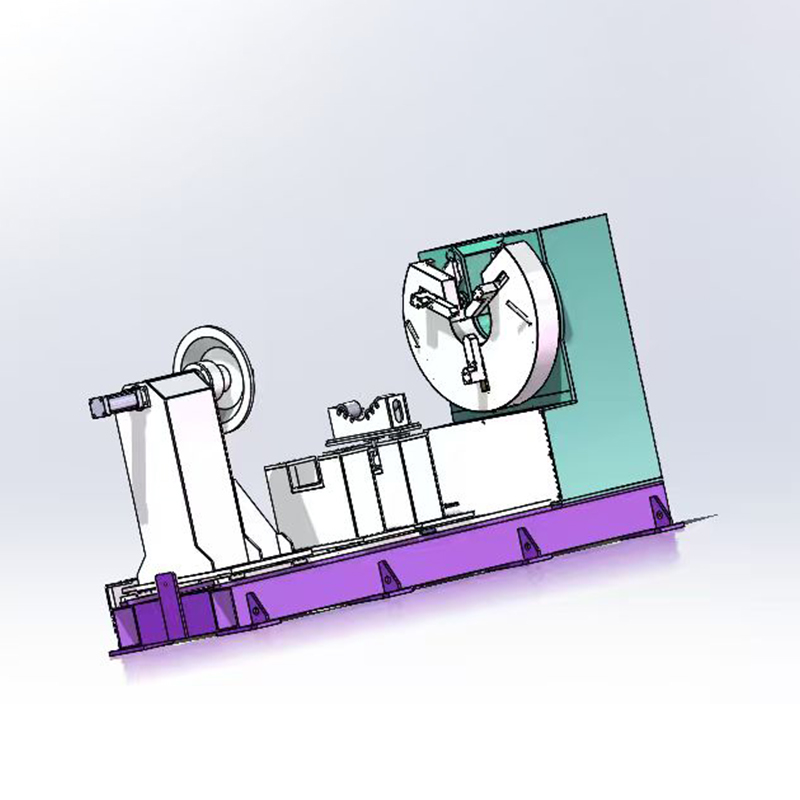

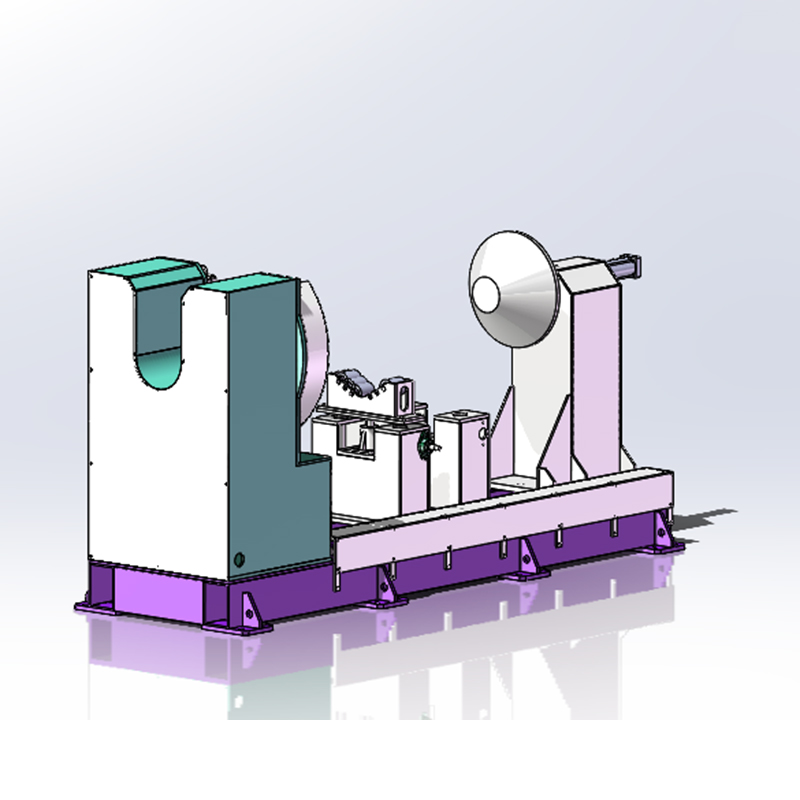

Манипулятор состоит из основания, U-образной головной стойки, передвижных опорных роликов и передвижной хвостовой стойки. Основание выполнено из прямоугольных труб с точной механической обработкой, обеспечивает высокую несущую способность и точность; головная стойка с открытым электроприводным трёхкулачковым патроном облегчает зажим трубных заготовок. Опорные ролики снабжены ручной регулировкой высоты и стопорными фиксаторами; хвостовая стойка с пневматическим прижимом имеет возможность перемещения и фиксации положения. Электроуправление оснащено такими известными компонентами, как программируемый логический контроллер Siemens, сервоприводы Inovance и др.; управление осуществляется через сенсорный экран и беспроводной пульт дистанционного управления, допускается нестандартное изготовление по индивидуальным требованиям.
